絲網印刷模板制造。
產品詳情
紡織 、印花、汽車玻璃、包裝、電路板、標簽、裝飾面板、陶咨基板、厚膜電路。
1、直寫光刻技術作為一種無掩膜光刻技術，只需通過控制光的強度和掃描刻寫路徑就可以實現任意圖形的高精度刻寫，較其他刻寫方式而言更為簡單，成本也更為低廉，因此可以實現高精度、高靈活度、低成本的生產；
2.隨著直寫光刻技術水平的提升，其生產效率也得到了大幅提升，目前直接成像設備及直寫光刻設備在PCB制造、晶圓級封裝以及FPD顯示面板制造等領域已得到了不斷應用;

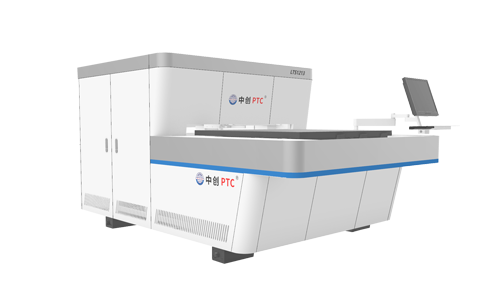

3、采用先進的DLP技術、紫外激光技術、FPGA技術、高精密運動平臺技術等技術融合，打造出無菲林，無掩模版激光直寫曝光機。
|
項目 |
技術參數 |
||
|
型號 |
LTS1011 |
LTS1213 |
LTS2233 |
|
加網線數 |
133LPI |
||
|
聚焦方式 |
動態即時聚焦 |
||
|
激光類型 |
UV laser,波長405±5nm |
||
|
激光能量 |
20w/25W/30W(可選) |
||
|
成像系統技術 |
DMD DLP Technolegy |
||
|
最大樣品尺寸 |
1150×1300 |
1200x1300 |
2200x3300 |
|
最小樣品尺寸 |
300x300 |
700x700 |
|
|
最大曝光面積 |
1100x1100 |
1100x1100 |
2000x3100 |
|
樣品厚度(可定制) |
25-45mm |
20-50mm |
|
|
感光膠厚度 |
溶劑型感光膠 3um-160um,水性感光膠 3um-240um |
||
|
曝光時間 |
膜厚12-15um曝光時間160-200S/㎡，膜厚20-25um曝光時間200-240S/㎡ SBQ型感光乳劑 |
||
|
解析力 |
270dpi/ 2540dpi(可選),12700dpi(For PCB) |
||
|
動力電、氣壓 |
單項 220v,50/60HZ,4KW(LTS1010),5KW(LTS1213),氣1L/min |
||
|
外形尺寸 |
2750×1900×1600 |
2896×1903×1517 |
3850×2550×1550 |
|
重量 |
2200KG |
2600KG |
3500KG |
|
工作環境 |
黃光室;無塵等級:10000；溫度22+2℃，40-60%相對濕度(不結露) |
||
|
文件格式 |
Gerber274x、1_bit tiff 等. |
||
